车载中控蓝牙模块的介绍及硬件设计

车载中控导航经多年的发展已渐渐形成自己独立的需求和定义，下面分两部分介绍目前通用的小系统的导航中控蓝牙模块。第一部分是硬件和设计要求和注意事项;第二部分是市面通用的模块芯片型号。

一：硬件说明和设计注意事项

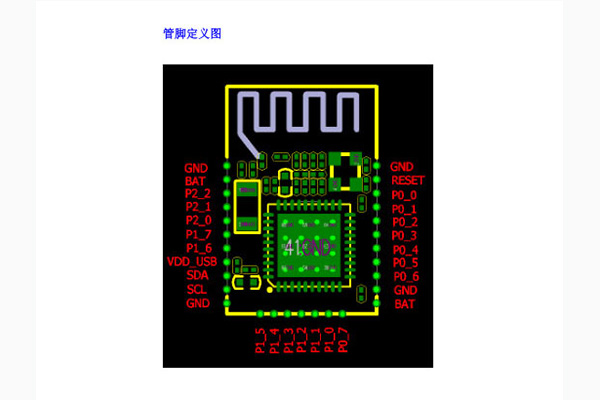

1.车载通用的蓝牙模块(soc)脚位定义如下图：因为小系统机器的蓝牙软件都在蓝牙模块里面运行，指令通过TX,RX来控制，MIC和声音输出都是模块处理。

2.模块的封装，请直接参考模块规格书的PCB文件，这些模块的封装都基本雷同(立式和贴片)为立式封装。

3.注意事项一 模块电源供电：

(1)蓝牙供电建议用单独的电源，板子中如果有DC-DC，则容易产生底噪，最优的供电是采用7805之类的LDO。

(2)LDO_IN 的输入模块电压不要超过+5.5V。

4.注意事项二 蓝牙模块位置选择：

(1)蓝牙本身属于高频射频，尽可能的远离收音，功放，GPS;

(2)蓝牙天线和蓝牙模块尽量远离模拟电路。

5.注意事项三 PCB Layout 注意事项

(1)PCB走线时数字地GND 模拟地AGND 尽可能分开走线，最后在大地处短接。若方案中有功放前置地，请将AGND 接于功放前置地。

(2)模块外围上所有退耦电容都必须尽量靠近管脚放置，退耦电容地的回路尽量短。

(3)模块的模拟地一定要接到电源地的输入地。

(4)蓝牙部分的GND要多放过孔。

(5)如果板载天线，优先考虑蓝牙天线的摆放位置，RF天线必须靠近板边(某些结构可能做不到，但必须找一空旷的区域)。蓝牙天线匹配电路必须靠近RF引脚放置，天线走线尽量短。蓝牙天线的铺地，以发给天线封装里面外框黄线为基准，天线左右两边空间允许的情况下，尽量宽点。
